阶梯孔钻 – SX-SHD

SX30 机器上的高精度阶梯孔钻集成

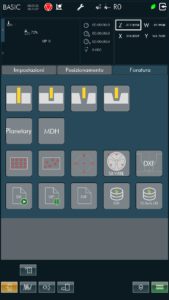

SX30 机床配备了新的 Basic 界面,可实现直观的作和快速的钻孔模式选择。 它旨在处理简单和复杂的孔几何形状,包括阶梯孔和高精度毛细管孔,同时优化生产效率。

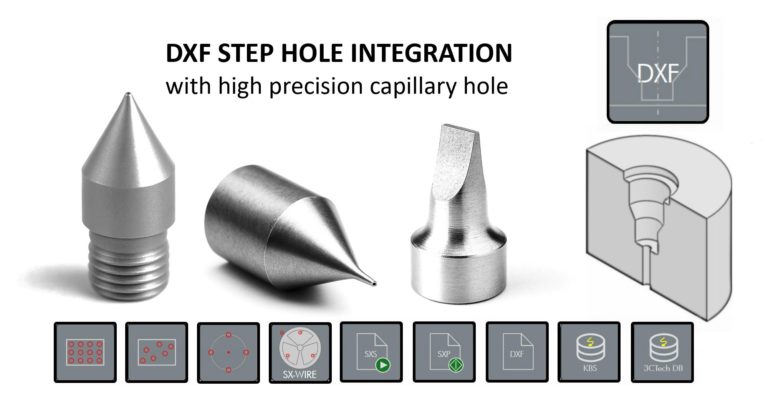

具有 DXF Step文件集成 功能的Basic SARIX软件可自动解释导入的几何形状并生成相应的电极路径。 这确保了钻孔在定义的直径尺寸上精确执行,同时保持直径之间的完美连接对齐。

通过消除手动编程的需要,此功能提高了精度,减少了设置时间,并保证了一致的加工质量,即使对于复杂的型材也是如此。

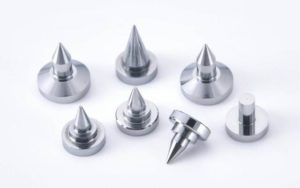

高精度毛细管孔

ON 喷嘴的孔口直径在 0.05 至 0.1 毫米之间,符合微量点胶要求

事实与结果

  • 实现低于 50 μm 的孔 ,无裂纹或毛刺。
  • 毛细管孔口公差 ±0.002 mm
  • 表面粗糙度低于 Ra 0.15
  • 同心度 在0.002毫米以内
  • 在数千个喷嘴上保持 可重复性
  • 使用 SX-MDH 设备实现高达 100:1 的孔深直径比

市场应用

  • 电子制造
  • 医疗与生物技术
  • 汽车和航空航天
  • 光学与光子学
  • 微胶
  • 导电油墨点胶

样本选择

我们能满足您最苛刻的微型钻孔挑战!

如需免费样品测试,请联系我们!
